É neste lado que
encontra-se o mecanismo que faz o relógio funcionar. É neste lado
que estão as rodagens e as pontes.
Fonte:
Referências:
sábado, 24 de dezembro de 2016
segunda-feira, 19 de dezembro de 2016
terça-feira, 6 de dezembro de 2016
Funcionamento das engrenagens do relógio
A
base do funcionamento do relógios mecânicos são as engrenagens.

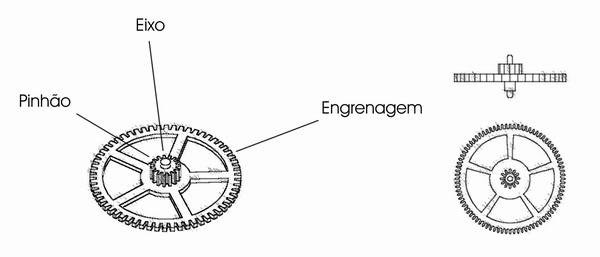

Tratando de relojoaria o termo “roda” refere-se às engrenagens
maiores e o termo “pinhão” refere-se às engrenagens menores que
trabalham em conexão com as rodas. O termo “trem” refere-se a
combinação de duas ou mais rodas e pinhões que trabalham
engrenados e transmitem energia de uma parte do mecanismo para outra.
Como
a força armazenada na mola de corda não atua diretamente sobre o
balanço é necessário a transmissão de tal força e isto é feito
através do sistema de engrenagens. Este sistema formado por rodas e
pinhões, normalmente chamado de trem, é feito a partir de cálculos
precisos de modo a transmitir o movimento de maneira que os ponteiros
possam girar corretamente.
Basicamente
temos dois trens: o trem principal e o trem do mostrador (dial). O
trem principal transforma a rotação lenta do tambor de corda numa
rotação rápida com o objetivo de fazer com que a roda dos minutos
dê uma volta ao mesmo tempo em que o escapamento executa um número
determinado de batidas (movimentos). O trem do mostrador, por sua
vez, transforma a rotação rápida em lenta com o objetivo de fazer
com que o ponteiro das horas “ande” uma posição cada vez que o
ponteiro dos minutos dá uma volta.
A
relação entre roda e pinhão engrenados é a seguinte:
Por
exemplo, se temos uma roda com 72 dentes acoplada a um pinhão de 12
dentes, o pinhão dará 6 voltas enquanto a roda dará apenas uma
volta:
72
/ 12 = 6
Para
calcular o número de voltas num trem de rodagem basta calcular a
relação de cada roda/pinhão e multiplicar as relações. Por
exemplo, dado o seguinte trem de rodagem:
A
engrenagem do tambor de corda tem 72 dentes e o pinhão da roda de
centro, ao qual está engrenada, tem 12 dentes.
Do
Tambor de Corda para o pinhão da Roda de Centro: 72 / 12 = 6
A
Roda de Centro tem 80 dentes e o pinhão da Terceira Roda tem 10
dentes.
Da
Roda de Centro para a Terceira Roda: 80 / 10 = 8
A
Terceira Roda tem 75 dentes e o pinhão da Quarta Roda tem 10 dentes.
Da
Terceira Roda para a Quarta Roda: 75 / 10 = 7.5
A
Quarta Roda tem 80 dentes e o pinhão da Roda de Escape tem 8 dentes.
Da
Quarta Roda para a Roda de Escape: 80 / 8 = 10
Multiplicando
as relação entre cada roda e pinhão acoplado temos:
6
x 8 x 7.5 x 10 = 3.600
Isto
significa que enquanto a Roda de Escape dá 3600 voltas o Tambor de
Corda dá apenas uma volta.
Sabemos
que quando o Tambor de Corda dá uma volta a Roda de Centro dá 6
voltas.
Dividindo
as 3600 voltas da Roda de Escape pelas 6 voltas dadas pela Roda de
Centro (quando o Tambor de Corda dá uma volta) temos 600, que é o
número de voltas dadas pela Roda de Escape quando a Roda de Centro
dá uma volta.
Ora,
a Roda de Centro governa o ponteiro dos minutos, então a mesma
executa uma volta completa em uma hora, disso concluímos que a Roda
de Escape dá 600 voltas a cada hora.
Observe
que se multiplicarmos as relações a partir da Roda de Centro até a
Roda de Escape chegaremos ao mesmo resultado:
8
x 7.5 x 10 = 600
A
Roda de Escape tem 15 dentes e cada um destes dentes entrega dois
impulsos a Roda de Balanço, totalizando 30 impulsos. Assim,
multiplicando as 600 voltas que a Roda de Escape dá a cada hora por
30 temos 18.000 impulsos da Roda de Balanço em cada hora. 18.000 batidas por hora.
Existem
trens de rodagens com várias configurações de quantidade de dentes
em rodas e pinhões. Tudo calculado precisamente pelo projetista do
relógio. Cada configuração fornece uma quantidade de batidas por
hora diferente. Temos relógios com as seguintes frequências de
batidas por hora: 14.400; 16.200; 18.000; 19.800; 21.600; 28.800;
36.000.
Teoricamente
quanto maior for a frequência de batidas por hora mais preciso será
o relógio.
Referências:
A
practical course in horology – Harold C. Kelly
segunda-feira, 14 de novembro de 2016
Sistemas usados para medir relógios
Embora
o uso de milímetros para determinar o tamanho de relógios seja
comum para nós, existem dois sistemas que tenho visto muito em minha
busca por conhecimentos em horologia.
Primeiro
o sistema de linha francesa (ligne ou line). Uma linha
francesa é igual a aproximadamente 2,25583 mm. Ao navegar pela
página de movimentos ETA disponíveis para compra no site ofrei.com
(http://www.ofrei.com/page_183.html)
ou no próprio ebay, você verá muitas referências a tamanhos
especificado em linhas.
Outro
sistema que tenho visto é o sistema americano. Ao que parece os
fabricantes americanos criaram um sistema conhecido por Size
(tamanho). Ao procurar relógios de bolso americanos antigos no ebay
você verá muitas referências a este sistema de medidas.
Encontrei
uma tabela muito interessante que relaciona as medidas em linhas,
sizes, milímetros e polegadas. Parabéns a quem fez e merece com
certeza ser compartilhada.
|
|
|---|
Referências:
Master Watchmaking –
Lesson 4 – Section 115
